PET 폴리에스터 스트랩 자동 와일더 자동 팔레티제 시스템

PET 폴리에스터 스트래핑 자동 와인더 및 자동 팔레타이징 시스템

팔레타이징 프로그램:

A: 스트랩 OD 600MM, 높이 150MM, 무게 20KG, 1층 4개, 골판지 분리, 최대 12층.

B: 스트랩 O.D. 800MM, 높이 190MM, 무게 75KG, 1층 2개, 골판지 분리, 최대 7층.

로봇 팔 모델: JZJ160A-270

속도: 40초당 롤, 자동 팔레타이징 시스템은 최대 2개세트1개 8개 PET 스트랩 생산 라인s.

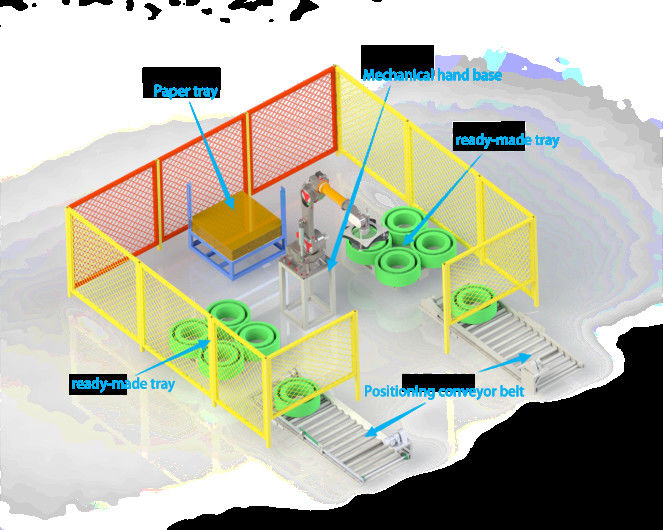

골판지 플랫폼 치수: 길이 1240mm x 너비 1240mm x 높이 1500mm

위치 지정 컨베이어 벨트 크기: 길이 3220mm x 너비 1170mm x 높이 680mm

로봇 팔 베이스: 길이 700mm x 너비 700mm x 높이 1000mm

완제품이 컨베이어 벨트의 위치 지정 위치에 도착하면 로봇 팔이 완제품을 팔레트에 잡아서 한 층이 채워질 때까지 쌓습니다. 그런 다음 로봇 팔은 골판지 팔레트에서 골판지 완제품 팔레트를 들어 올려 완제품 팔레트가 쌓일 때까지 이 작업을 반복합니다.

요약

  CQA800F는 1개 6개, 1개 8개 PET 스트랩 생산 라인에 로봇 팔과 함께 사용하기에 적합합니다.

  CQA800F의 스트랩 와인더는 압출기에서 직접 병렬로 스트랩을 감는 데 사용되었습니다.

  재료가 수동으로 적용되면 시스템은 독립적으로 작동합니다. 완전 자동화된 전체 생산 공장에 통합될 수 있습니다. 9~32mm 폭의 PET 스트랩을 감습니다.  감기 패키지가 원하는 둘레에 도달하면 통합 와인더로 필름으로 감싸고 통합 운송 시스템으로 와인더에서 아래 롤러 컨베이어로 기울입니다. 동시에 새 감기 튜브가 매거진에서 공급되고 다음 패키지가 완전히 자동으로 감깁니다.

  이 기계는 지속적인 작동을 위해 개발되었습니다. 컴팩트한 디자인으로 좁은 공간에서도 사용할 수 있습니다.

사실 및 장점

9에서

1. 32mm까지의 스트랩용 완전 자동 PET 스트랩 와인더, 외부 패키지 직경 820 mm자동 패키지 운송을 위한 컨베이어 시스템자동 패키지 포장을 위한 필름 포장 장치
2. 레시피 관리가 가능한 중앙 입력 터미널
3. 완전 자동 감기는 종이 코어 유무에 관계없이 수행할 수 있습니다.
4. 기술 세부 정보
5. 모델

CQA800F

일정한 스트랩 장력 및 감기 속도를 제어하기 위한 제어

1. , 듀얼 서보 모터스트랩의 최소 스트랩 굽힘으로 정밀하고 전자적으로 제어되는 2 또는 3점 배치빠른 보빈 교체를 위한 공압 라멜라 스프레딩 맨드릴
2. 슬리브 매거진
3. 보빈 보관
4. 자동 필름 디스펜서
5. 두 가지 측정 모드: 무게 및 미터
6. 기본 주요 구성
7. 1)

모터: Wuxi Xinjie 메인 모터 1.5KW, 속도 비율: 1:8, 서보 모터,

Wuxi Xinjie 트래버스 모터: 400W 서보 모터2)

PLC: Wuxi Xinjie 터치 스크린: Wuxi Xinjie 접촉기: Schneider

3) 공압 부품: 솔레노이드 밸브 및 압력 게이지: Taiwan Yadeke, 실린더: Donghao Pneumatic (Wenzhou)4) 센서 및 근접 온/오프 조명: Korea Alto Nicks
