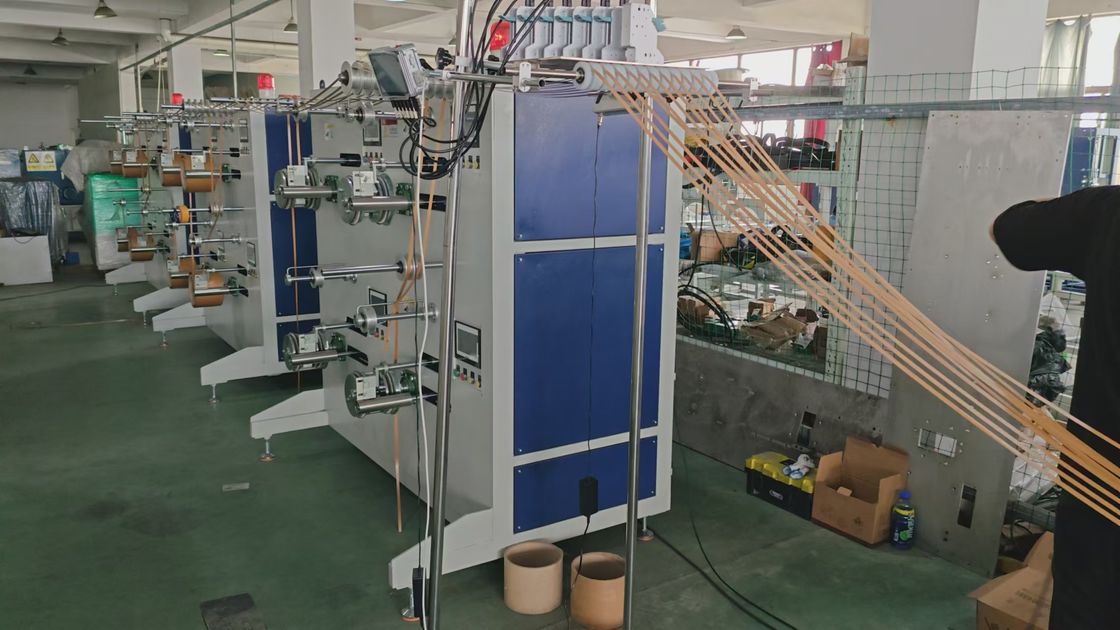

3단계 종이 스트립 생산 라인 / 제조 라인 / 제조 기계

작업 조건: 전원 공급 3 단계 380V, 공기 압력 6 ~ 8Kgf, 장비에 표시 된 표시에 따라 공기 파이프를 연결하십시오 ((Φ10), 전력 케이블을 연결하십시오 (2,5 평방 미터 이상),먼저 환기를 해, 그리고 다음 전원을 켜 (기계를 끄는 경우 역 순서로, 먼저 전원을 끄고, 그리고 공기 압력을 끄) 설치 전력 28KW

주요 기능:

생산 라인은 원자재 저장 장치, 엠브로싱 및 슬리팅 장치, 인쇄 기계 및 와일딩 기계로 구성됩니다.

1:서보 모터를 사용하여 케이블을 배치하고, 5 ~ 15MM 넓은 스트랩을 롤하고, 수동 변속기를 변경하지 않고 터치 화면을 통해 해당 대역폭을 선택하여 롤합니다.

2: 종이 코어 크기: ID200mm*높이170mm~190mm, 기계에 의해 완결 된 후 롤은 자동으로 중지, 수동으로 변경

3: 12 단위 개별적으로 제어되는 듀얼 세르보 모터 와일딩 헤드, 리바일링 샤프트는 세르보 기어 모터를 사용합니다. 리바일링 속도는 절단 기계의 속도와 동일합니다.그래서 각기 다른 그램 또는 롤링에 적절한 토크와 종이 스트립의 너비, 롤링 후 종이 스트립의 구부러진 변형을 줄이기 위해 노력합니다.

4크기: L17000MM*W1500*H1800MM

5주요 액세서리 및 원산지:

1) 일본 에서 만든 절단 칼

2) 프레임: 25mm 철판, 8# 채널 스틸 및 80*40mm 정면 튜브 용접 구성

3) 프린터는 각 종이 스트립에 원하는 로고를 인쇄 할 수 있습니다

(4) 절단 기계 모터 2.2KW, 엠브로싱 부문 모터 0.4KW, 폐기물 리브롤 모터 0.75KW.

(5) 모터: 와일링 메인 모터 (1.5KW, 1:8 가속 서보 모터, (국내, 우시 신지) 정렬 모터 (0.4KW, 서보 모터, 우시 신지 (국내).

(6) PLC, 터치 스크린: Wuxi Xinjie.

(7) 공기 부품: 소레노이드 밸브 및 압력 측정기: 타이완 야덱, 실린더: 동하오 공기 (원저우)

8) 센서와 근접 스위치 조명: 한국 오토닉스

9) 표면 처리:고온 스프레이, 크롬 접착, 흑색 처리.
