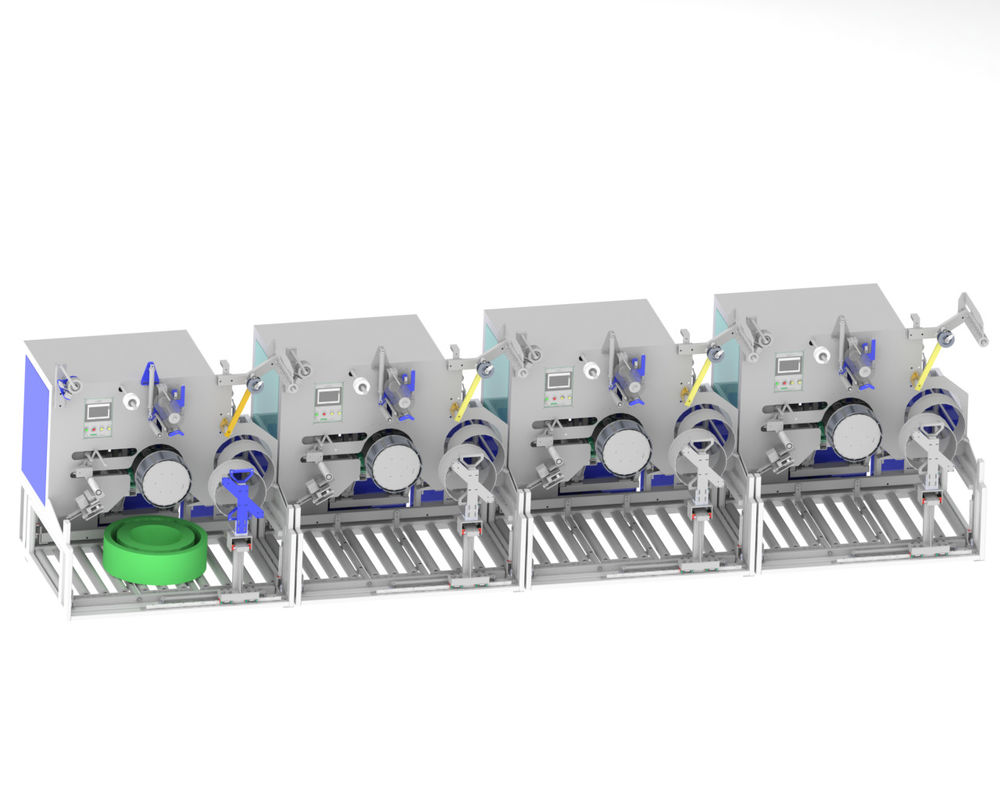

9mm~32mm MAX80KG PET 스트랩 자동 윙어 / 래퍼

자동 PET 스트랩 윙어 CQA800F

요약

CQA800F는 6개 중 1개, 8개 중 1개 로보틱 팔을 사용하는 PET 스트랩 생산 라인에 적합합니다.

CQA800F의 스트랩 와일더는 스트랩을 직사용 extruder에서 평행으로 와일링하는 데 사용되었습니다.

이 시스템은 수동으로 물질을 적용 한 후에 독립적으로 작동합니다. 완전히 자동화된 전체 생산 시설에 통합 될 수 있습니다.9~32mm의 너비로 애완 동물 스트랩을 윙크.

일단 윙링 패키지가 원하는 둘레에 도달하면융합 윙더에 의해 필름으로 싸여 있으며 윙더에서 아래로 롤 컨베이어까지 통합 운송 시스템으로 굽혀집니다.새로운 윙링 튜브는 동시에 매거진에서 공급되고 다음 패키지는 완전히 자동으로 윙됩니다.

이 기계 들 은 연속적 인 동작 을 위해 개발 되었습니다. 그 콤팩트 한 설계 는 좁은 공간 에서도 사용 을 허용 합니다.

사실 및 장점

1. 9mm에서 32mm까지의 스트랩을 위한 완전 자동 PET 스트랩 윙어, 외부 포켓 지름 820mm
2. 자동 패키지 운송용 컨베이어 시스템
3. 자동 포장용 필름 포장 장치
4. 레시피 관리로 중앙 입력 터미널
5. 완전히 자동 롤링은 종이 코어 또는없이 달성 할 수 있습니다.

기술 세부 사항

기본 장비

1. 랜서 제어, 고정 띠 긴장 및 윙 스피드 제어, 듀얼 세르보 모터
2. 정밀하고 전자적으로 제어되는 2점 또는 3점 배치, 최소한의 띠 구부러짐
3. 급속한 스핀 변경을 위한 공기 램엘라 펴기 멘트럴
4. 매거진 수면
5. 바빈 보증금
6. 자동 필름 분배기
7. 두 가지 측정 방식: 무게와 미터

PET 스트랩자동 팔레팅 시스템

팔레팅 프로그램:

A: 스트랩 OD 600MM, 높이 150MM, 무게 20KG, 4 층 1 층, 카드보드로 분리, 최대 12 층.

B: 800MM, 높이 190MM, 무게 75KG, 2 층 1 층, 카드보드 분리, 최대 7 층.

로봇 팔 모델: JZJ160A-270

속도: 롤당 40초, 자동 팔레팅 시스템은 8개의 PET 스트랩 생산 라인 중 1개에서 최대 2개의 세트를 일치시킬 수 있습니다.

판판 플랫폼의 차원: 길이 1240mm x 너비 1240mm x 높이 1500mm

위치 컨베이어 벨트 크기: 길이 3220mm x 너비 1170mm x 높이 680mm

로봇 팔 기지: 길이 700mm x 너비 700mm x 높이 1000mm

완성된 제품이 컨베이어 벨트 위치에 도착한 후, 로봇 팔은 완성된 제품을 한 층이 가득 차기 전까지 팔레트에 잡습니다.로봇 팔은 그 다음 종료 제품 팔레트를 종료 제품 팔레트에서 고르고 종료 제품 팔레트가 쌓이기 전까지 작업을 반복합니다..
