폴리에스터 PET 스트랩링 윙어 / 래퍼 MAX80KG 각 코일 친화적 자동 팔레티제 시스템과 함께 사용

폴리에스터 PET 스트랩링 윙어 / 래퍼 MAX80KG 각 코일 친화적 자동 팔레티제 시스템과 함께 사용

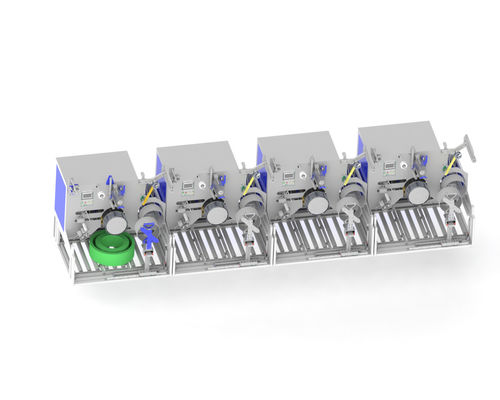

자동 애완 동물 벨트 윙어 CQA800F

CQA800F는 6개 중 1개, 8개 중 1개로 로봇 팔을 사용하는 PET 스트랩 생산 라인에 적합합니다.

CQA800F의 스트랩 와이더는 스트랩을 직진기에서 바로 병렬로 와이핑하는 데 사용되었습니다.

이 시스템 은 수동 으로 재료 를 적용 한 후 독립적 으로 작동 합니다. 이 시스템 은 완전 자동화 된 전체 생산 공장 에 통합 될 수 있습니다.

9~32mm의 폭으로 구성에 따라

일단 윙링 패키지가 원하는 둘레에 도달하면융합 윙더에 의해 필름으로 포장되고 윙더에서 아래로 롤링 컨베이어로 통합 운송 시스템으로 기울여집니다.새로운 윙링 튜브는 동시에 매거진에서 공급되고 다음 패키지는 완전히 자동으로 윙됩니다.

이 기계 들 은 연속적 으로 작동 하기 위해 개발 되었습니다. 콤팩트 한 설계 는 좁은 공간 에서도 사용 을 허용 합니다.

사실 및 장점

9mm에서 32mm까지의 스트랩을 위한 완전 자동 PET 스트랩 윙어, 외부 패키지 지름 820mm

자동 패키지 운송용 컨베이어 시스템

자동 패키지 포장용 필름 포장 장치

레시피 관리로 중앙 입력 터미널

완전히 자동 롤링은 종이 코어 또는 없이 달성 할 수 있습니다.

기본 장비

랜서 제어, 고정 띠 긴장 및 윙 스피드 제어, 듀얼 세르보 모터

정밀하고 전자적으로 제어되는 2점 또는 3점 배치

급속한 스핀 변경을 위한 공기 램엘라 퍼스닝 멘트럴

매거진 수면

바빈 보증금

자동 필름 분배기

두 가지 측정 방식: 무게와 미터

기본 기본 구성

1) 모터: 우시 신지 주 모터 1.5KW, 속도 비율: 1:8, 서보 모터,

우시 신지 트래버스 모터: 400W 서보 모터

• PLC: Wuxi Xinjie 터치 스크린: Wuxi Xinjie 접촉기: 슈나이더

3) 기압 부품: 소레노이드 밸브와 압력 측정기: 타이완 야데케, 실린더: 둥하오 기압기 (원저우)

4) 센서 및 근접 조명: 한국 알토 닉스

선택 사항

1) 모터: 시멘스 주력 모터 1.5KW, 속도 비율: 1:8, 서보 모터,

시멘스 트래버스 모터: 400W 서보 모터

2)PLC: 시멘스 터치 화면: 시멘스 터치 접촉기: 슈나이더

3) 공기 부품: (일본 또는 유럽 브랜드)

4) 센서 및 근접 조명: 한국 알토 닉스

PET 스트랩자동 팔레팅 시스템

팔레팅 프로그램:

A: 스트랩 OD 600MM, 높이 150MM, 무게 20KG, 4 층 1 층, 카드보드로 분리, 최대 12 층.

B: 800MM, 높이 190MM, 무게 75KG, 2 층 1 층, 카드보드 분리, 최대 7 층.

로봇 팔 모델: JZJ160A-270

속도: 롤당 40초, 자동 팔레팅 시스템은 8개의 PET 스트랩 생산 라인 중 1개에서 최대 2개의 세트를 일치시킬 수 있습니다.

판판 플랫폼의 차원: 길이 1240mm x 너비 1240mm x 높이 1500mm

위치 컨베이어 벨트 크기: 길이 3220mm x 너비 1170mm x 높이 680mm

로봇 팔 기지: 길이 700mm x 너비 700mm x 높이 1000mm

완성된 제품이 컨베이어 벨트 위치에 도착한 후, 로봇 팔은 완성된 제품을 한 층이 가득 차기 전까지 팔레트에 잡습니다.로봇 팔은 그 다음 종료 제품 팔레트를 종료 제품 팔레트에서 고르고 종료 제품 팔레트가 쌓이기 전까지 작업을 반복합니다..
