폴리에스터 PET 스트랩링 자동 윙어 / 래퍼 MAX80KG 각 코일 친화적 자동 팔레티제 시스템과 함께 사용

폴리에스터 PET STRAPPING 자동 와인더/래퍼 MAX80KG (코일당) 자동 팔레타이징 시스템과 함께 사용

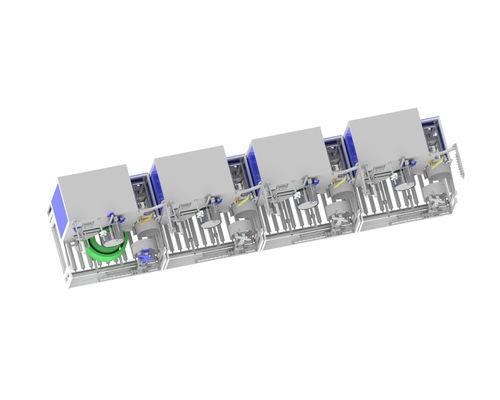

자동 PET 스트랩 와인더 CQA800F

초록

  CQA800F는 로봇 팔을 사용하는 6개 중 1개, 8개 중 1개의 PET 스트랩 생산 라인에 적합합니다.

  CQA800F의 스트랩 와인더는 압출기에서 직접 스트랩을 병렬로 감는 데 사용되었습니다.

  재료가 수동으로 적용되면 시스템은 독립적으로 작동합니다. 완전 자동화된 전체 생산 공장에 통합될 수 있습니다. 구성에 따라 9~32mm 폭의 PET 스트랩을 감습니다.

  감기 패키지가 원하는 둘레에 도달하면 통합 와인더로 필름으로 감싸고 통합 운송 시스템으로 와인더에서 아래 롤러 컨베이어로 기울입니다. 동시에 새 감기 튜브가 매거진에서 공급되고 다음 패키지가 완전히 자동으로 감깁니다.

  이 기계는 지속적인 작동을 위해 개발되었습니다. 컴팩트한 디자인으로 좁은 공간에서도 사용할 수 있습니다.

사실 및 장점

1. 9~32mm 스트랩용 완전 자동 PET 스트랩 와인더, 외부 패키지 직경 820mm
2. 자동 패키지 운송을 위한 컨베이어 시스템
3. 자동 패키지 포장을 위한 필름 포장 장치
4. 레시피 관리가 가능한 중앙 입력 터미널
5. 종이 코어 유무에 관계없이 완전 자동 감기가 가능합니다.

기술 세부 정보

기본 장비

1. 일정한 스트랩 장력 및 감기 속도를 제어하기 위한 댄서 제어, 듀얼 서보 모터
2. 스트랩의 최소 굽힘으로 정밀하고 전자적으로 제어되는 2 또는 3점 배치
3. 빠른 보빈 교체를 위한 공압 라멜라 스프레딩 맨드릴
4. 슬리브 매거진
5. 보빈 보관
6. 자동 필름 디스펜서
7. 두 가지 측정 모드: 무게 및 미터

PET 스트랩자동 팔레타이징 시스템

팔레타이징 프로그램:

A: 스트랩 OD 600MM, 높이 150MM, 무게 20KG, 1층 4개, 골판지로 분리, 최대 12층.

B: 스트랩 O.D. 800MM, 높이 190MM, 무게 75KG, 1층 2개, 골판지 분리, 최대 7층.

로봇 팔 모델: JZJ160A-270

속도: 롤당 40초, 자동 팔레타이징 시스템은 8개 중 1개의 PET 스트랩 생산 라인 2세트까지 매칭할 수 있습니다.

골판지 플랫폼 치수: 길이 1240mm x 너비 1240mm x 높이 1500mm

위치 지정 컨베이어 벨트 크기: 길이 3220mm x 너비 1170mm x 높이 680mm

로봇 팔 베이스: 길이 700mm x 너비 700mm x 높이 1000mm

완제품이 컨베이어 벨트의 위치 지정 위치에 도착하면 로봇 팔이 완제품을 팔레트에 잡아서 한 층이 꽉 찰 때까지 쌓습니다. 그런 다음 로봇 팔이 골판지 완제품 팔레트에서 골판지 팔레트를 집어 올려 완제품 팔레트가 쌓일 때까지 이 작업을 반복합니다.
